MS-1085B水下環(huán)氧固化劑

一、產(chǎn)品簡介

MS-1085B水下環(huán)氧固化劑，，采用特殊原料和生產(chǎn)工藝合成，同時通過接肢彈性鏈段提高固化劑韌性，得到的一種特殊結(jié)構(gòu)適應(yīng)水下環(huán)境條件下使用的具有高粘結(jié)強(qiáng)度和一定的韌性的改性胺類環(huán)氧樹脂固化劑。

MS-1085B環(huán)氧樹脂固化劑，水中不泛白，參入固化反應(yīng)的活性基團(tuán)在常溫水下具有良好的反應(yīng)活性，不受水的影響，其固化物粘結(jié)強(qiáng)度同干燥環(huán)境下相比較保持率達(dá)到90%以上，適應(yīng)于配制水下條件下使用的水下環(huán)氧砂漿、水下膠粘劑等材料匹配的性能優(yōu)異的水下環(huán)氧固化劑。

二、產(chǎn)品性狀及主要參數(shù)

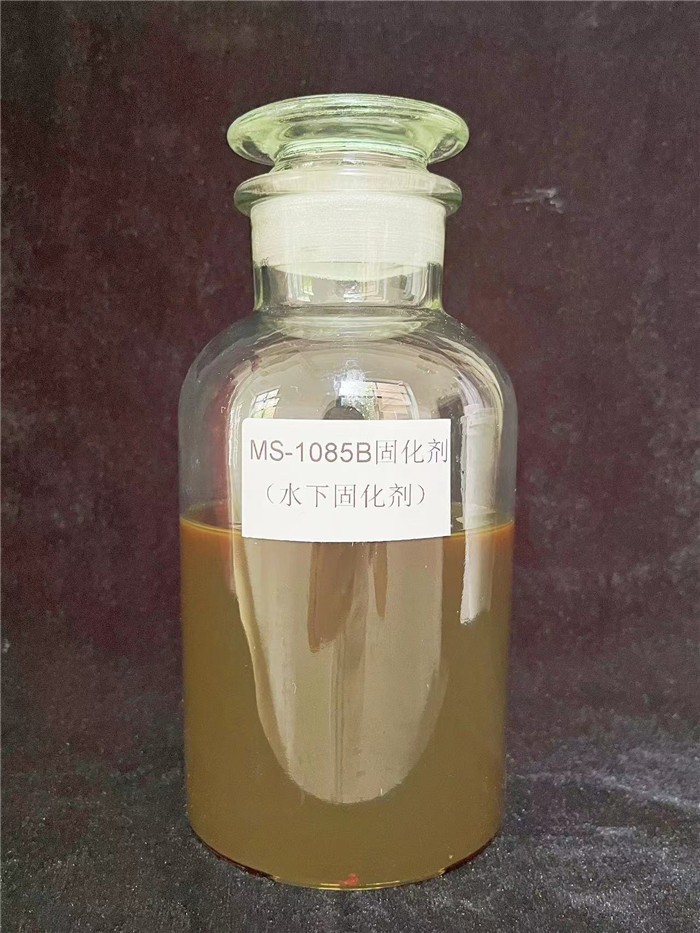

1. 外觀：棕色粘稠狀，半透明液體

2. 粘度：3500-4000 mPa.s(25℃)

3. 密度： 1.02-1.05

4. 活波氫當(dāng)量：60

5. 水下5-7小時初固，6-7天全固（25℃）

三、水下粘結(jié)性能：（水下帶水粘結(jié)）

 1. 配制的水下膠粘劑：鋼-鋼（45＃碳鋼），剪切強(qiáng)度﹥15MPa，正拉粘結(jié)強(qiáng)度﹥12MPa

2. 配制水下膠粘劑與混凝土粘結(jié)強(qiáng)度﹥3.5MPa

 四、產(chǎn)品使用及填料：

 1. 水下使用建議使用0164樹脂或E44環(huán)氧樹脂

2. 樹脂與固化劑使用量：樹脂：固化劑=100：（25-30）（質(zhì)量比）

3. 膠粘劑填料可選：活性硅微粉、水泥、石英砂、金屬粉末、白炭黑等，根據(jù)用途確定填料

 五、注意事項：

1. 一次配膠重量建議控制在2公斤以內(nèi)，適用時間50分鐘

2. 使用前需根據(jù)現(xiàn)場要求進(jìn)行試配，完全滿足設(shè)計要求或工程要求方可使用

3. 運輸和存放不宜倒置、暴曬、雨淋

4. 保質(zhì)儲存時間：2年

5. 產(chǎn)品包裝; 25kg/桶（塑料桶）
